在本例中，我们将通过从文件DExample4.3dm中网格面生成建筑-涵洞有限元模型。

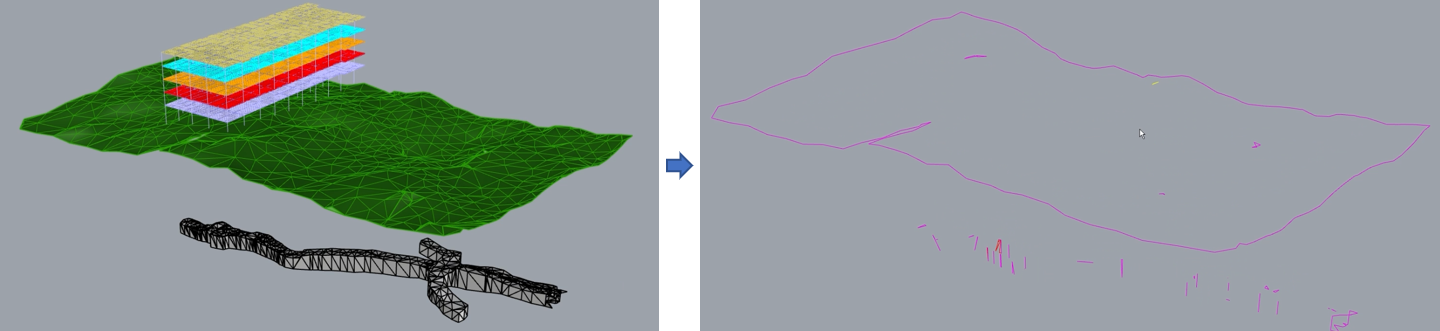

1. 使用DRead命令读取上述dxf文件，再使用DDiagnose检查其中错误，发现孔洞、裂缝、冲突面等问题。

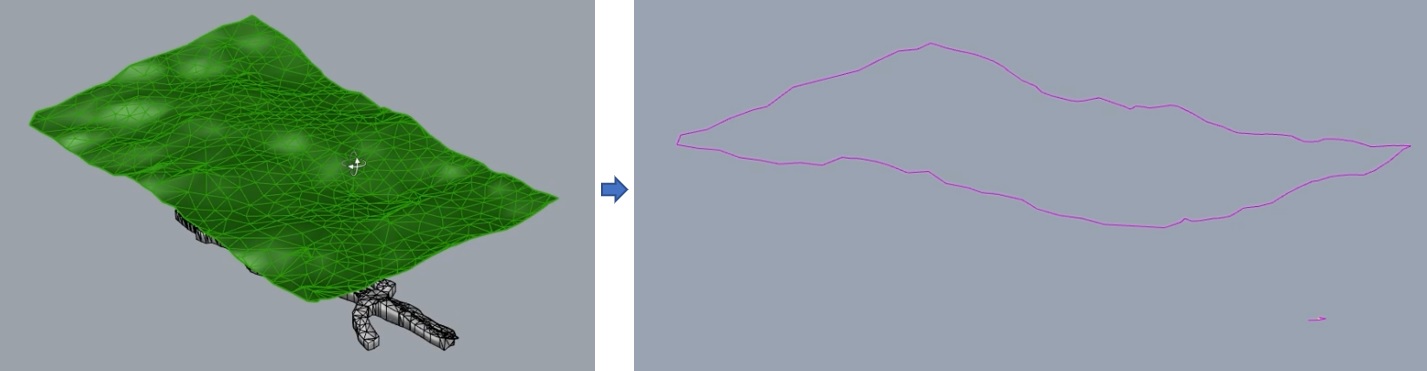

2. 使用DRepair命令修复错误,并再次使用DDiagnose命令来检查。如下图所示，可见所有问题均已修复。

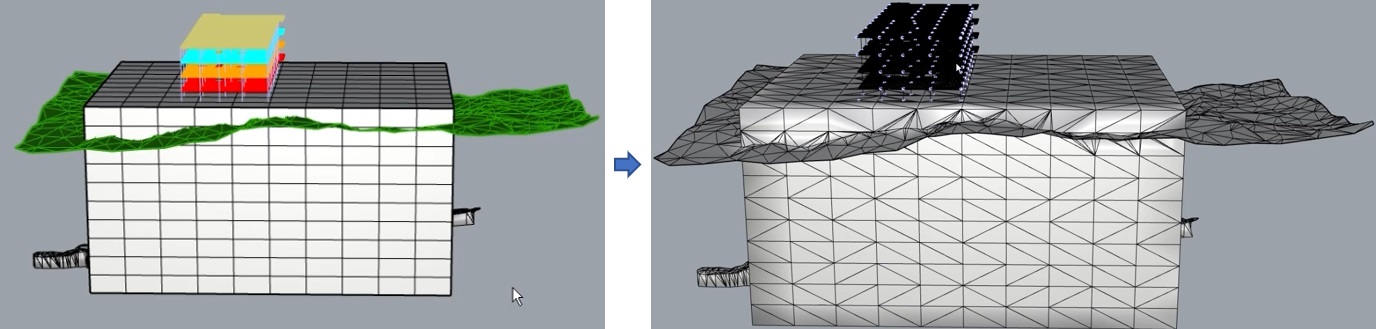

3. 使用MeshBox命令画一个箱体，再使用DMerge命令对所有网格进行融合。

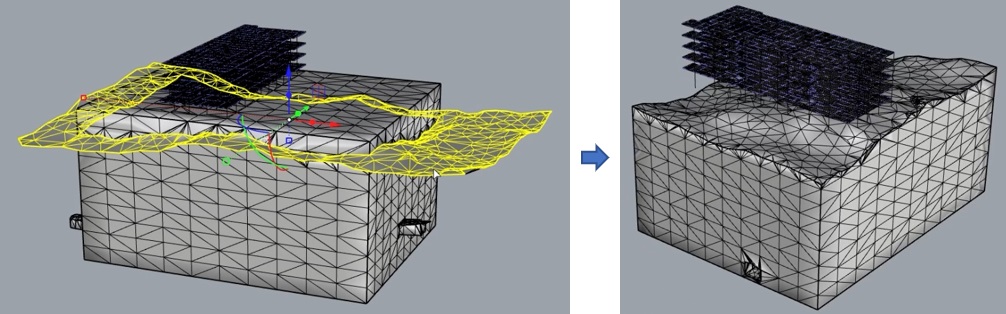

4. 使用DSeparate命令分割网格，完成后删除多余网格。

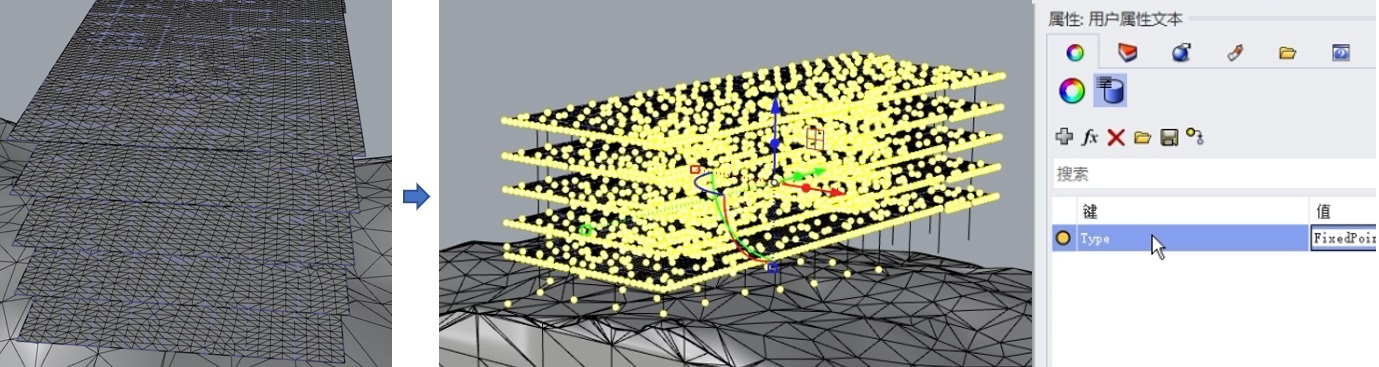

5. 使用DEmbed命令将梁嵌入楼板，再对折线与网格的所有交点添加用户属性文本Type=FixedPoint。

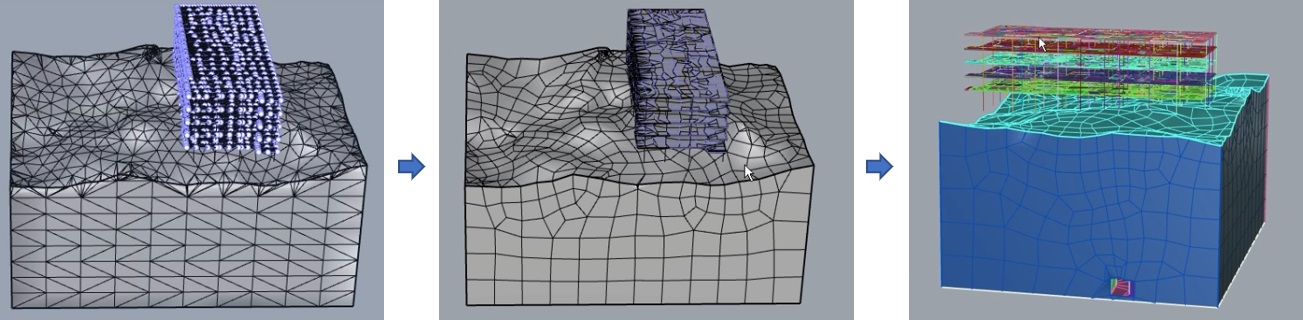

6. 使用DRemesh命令进行高质量网格重画分，再使用DColorize命令进行着色。

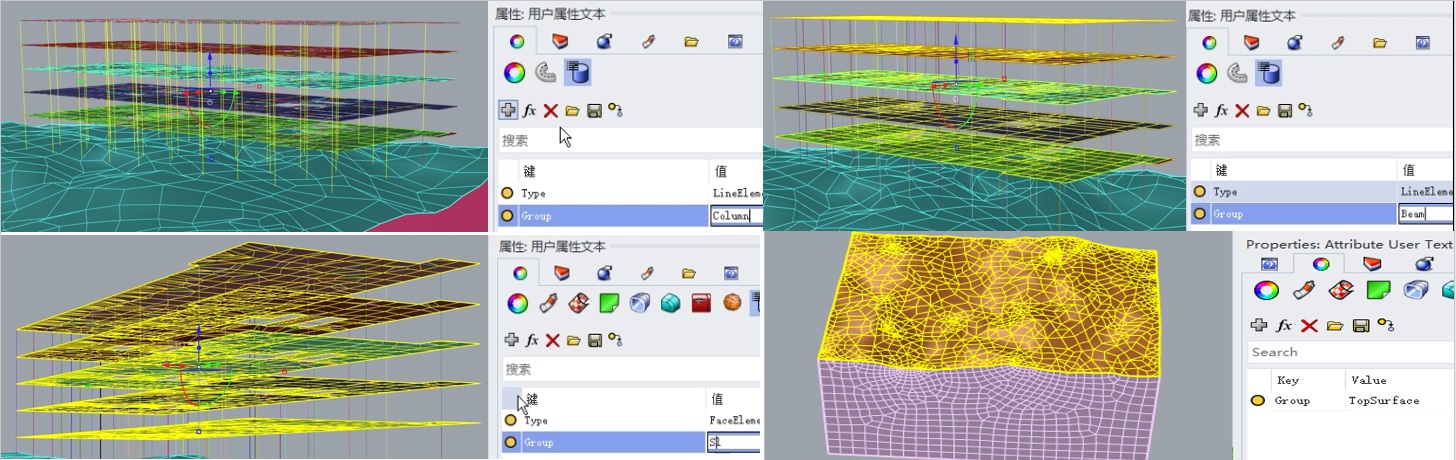

7. 对所有折线设置用户属性文本Type=LineElement，对代表楼板的网格设置用户属性文本Type=FaceElement，然后根据需求设置网格分组（到此处的网格模型为DExample4-After.3dm）。

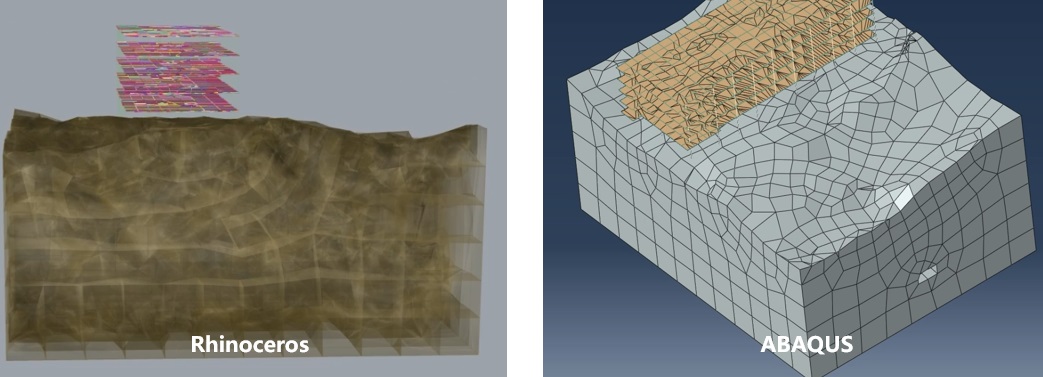

8. 最后使用Build命令建立有限元模型（ABAQUS模型文件：DExample4.inp）。
