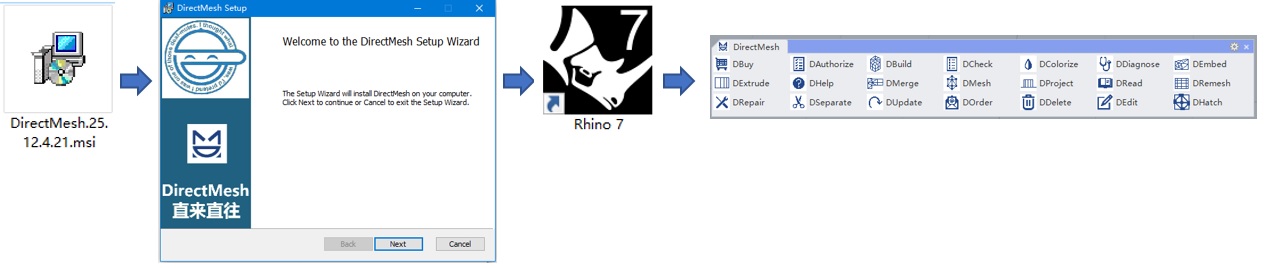

DirectMesh是一款用于高效建立网格及有限元模型的智能Rhinoceros插件，使您在Rhinoceros的交互式环境下轻松建立复杂有限元模型，支持ABAQUS、ANSYS、FLAC3D、MIDAS、MULTIFRACS、NASTRAN等主流有限元分析软件。使用本软件需首先安装Rhinoceros 7以上版本。运行安装文件完成安装后运行Rhinoceros即会载入Directmesh的插件。

软件下载：点此链接下载DirectMesh

在使用DirectMesh前我们先需要学习以下概念：1. 几何体，如点、点云、曲线、曲面、实体等；2. 网格，其为三角形面及四边形面形成的集合，这些面称为网格面，网格面的顶点称为节点、网格面的边称为网格边，网格分为非结构化网格和结构化网格，其中结构化网格较为规整；3.  有限元模型，其为由单元组成的集合，其中单元的顶点称为节点，单元分为点单元（如集中质点），线单元（如梁和柱），面单元（如壳和膜），及实体单元（如四面体、金字塔体、楔形体及六面体等）。

使用DirectMesh的有限元建模流程为先由几何体建立初步网格，再将网格进行精细化处理，最后通过代表实体单元的封闭表面网格、代表面单元的独立网格、代表线的折线、及代表点单元的点建立最终的有限元模型。具体如下：

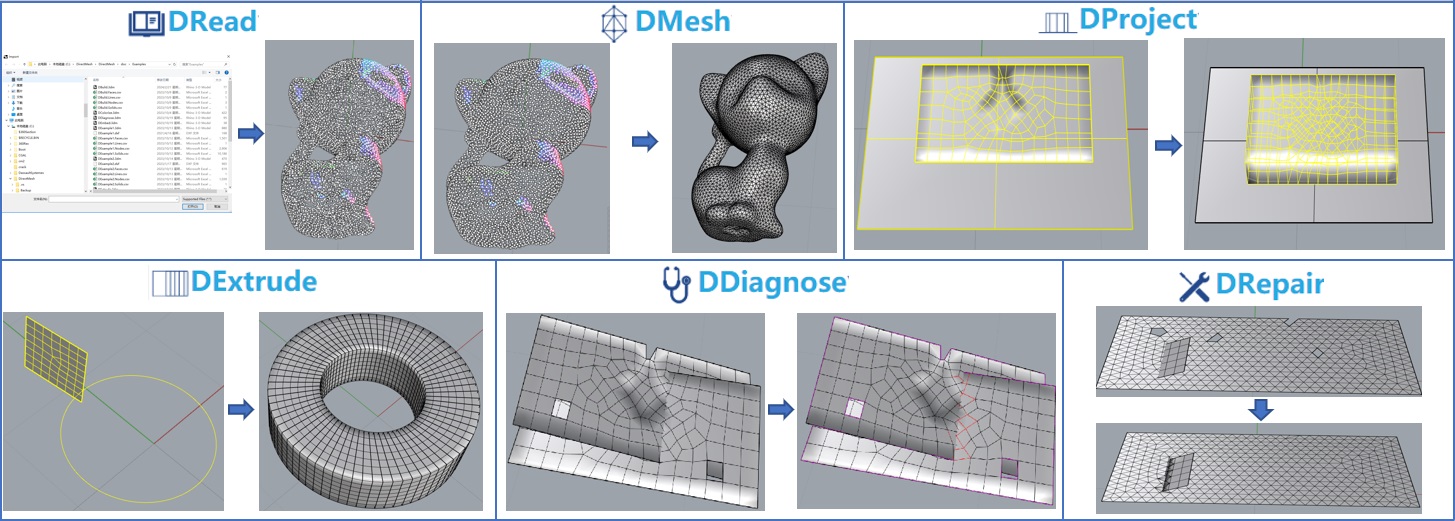

第1步，将各种几何模型建立为初步的网格模型。DRead命令可载入各种几何模型，DMesh命令可将几何模型建立为初步网格模型（如通过实体或点云生成对应的网格），DExtrude命令可通过网格按曲线挤出为封闭网格（如通过隧道截面网格及隧道轴线挤出为代表隧道的网格模型），DProject命令可同将表格投射至曲面并生成对应的封闭网格（如通过代表土体表面的网格投射至平面并生成对应网格模型），DDiagnose命令可用于诊断网格中的冲突面、空洞及共线情况，DRepair命令则可自动修复网格中存在的错误（如修复冲突面，孔洞、裂缝、突起物、相同或相邻的重复节点、非共面四边形网格面等问题，还可将两共边且共面的三角形网格面合并为四边形网格面）。

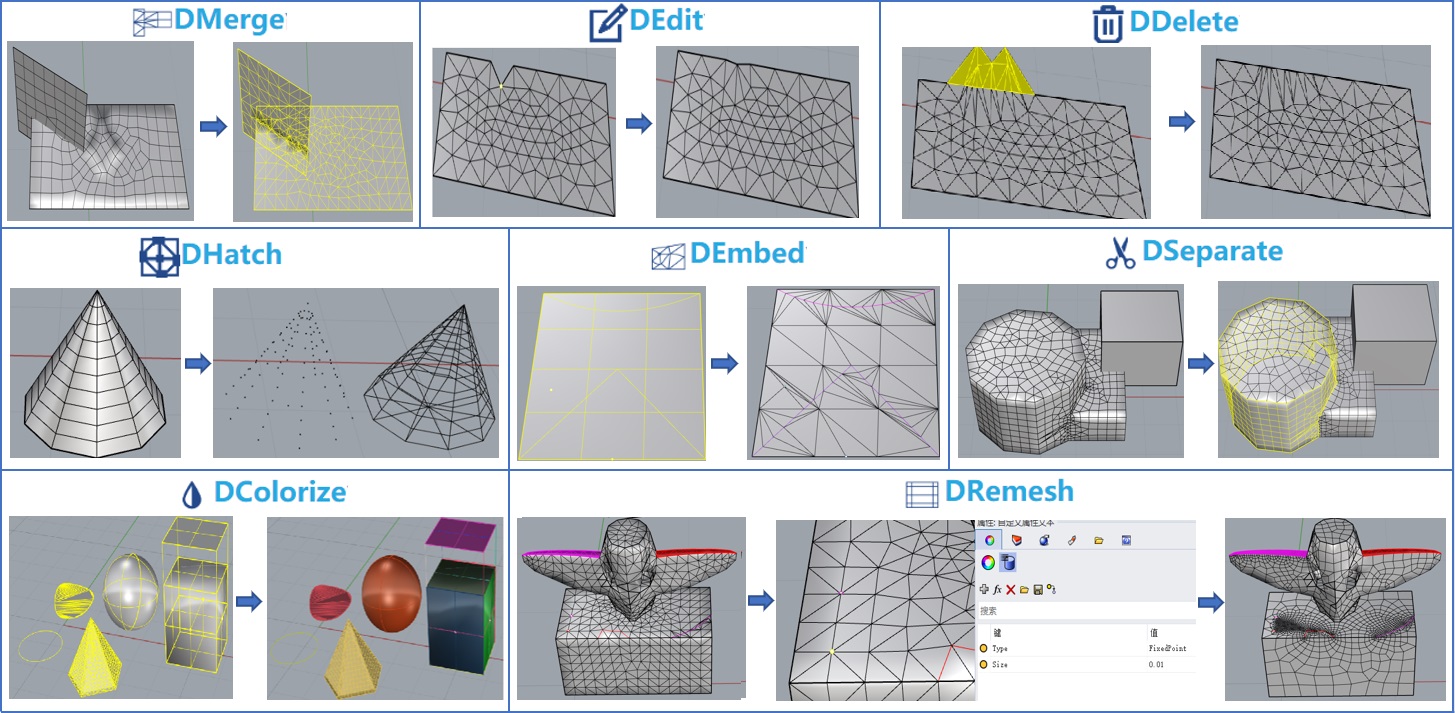

第2步，将网格模型进行精细化处理。DMerge命令可将多个网格命及曲线进行共节点融合（代表多个结构且相互嵌入的网格若不共节点一般会导致有限元分析失效，而该命令则可解决该问题），DEdit命令可编辑网格中节点的位置，DDelete命令可删除多余网格面、DHatch命令可提取网格全部节点并生成点云、提取网格边为骨架、或生成网格的边界边，DEmbed命令可将折线以共节点方式嵌入网格中（如将代表铁轨的折线嵌入代表地面的网格中），DSeparate命令可根据破坏角及其他准则将网格分割（该功能可将网格分区，便于在最终有限元模型中添加边界条件及荷载条件等），DColorize命令可将网格及各种集合模型进行随机着色以便于区分，最终可使用DRemesh命令将网格进行高质量重画分（可控制整体尺寸及某区域的局部尺寸、可保留固定点、固定边及固定网格面、支持接结构化及非结构化网格）。

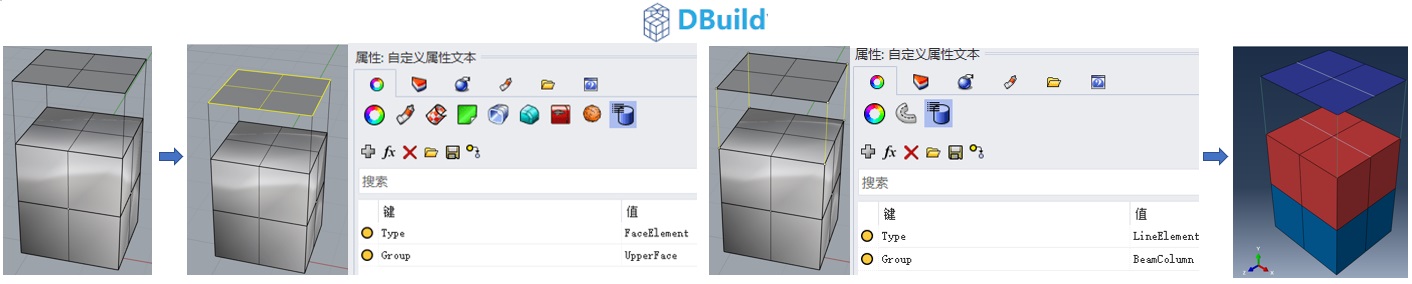

第3步，使用DBuild命令生成最终的有限元模型输入文件，同时也会在Rhinoceros输出对应有限元模型，支持ABAQUS、ANSYS、FLAC3D、MIDAS、MULTIFRACS、NASTRAN等主流有限元分析软件，支持实体单元、面单元、线单元及点单元，封闭的网格会自动生成对应的实体单元，对网格添加Type=FaceElement的用户自定义属性即可生成对应的面单元，对折线添加Type=LineElement的用户自定义属性即可生成对应的线单元，对折线添加Type=LineElement的用户自定义属性即可生成对应的线单元，对点添加Type=PointElement的用户自定义属性即可生成对应的点单元，输出的有限元模型会保留全部单元分组信息。之后则可在商用有限元软件中载入对应模型并进行有限元分析。

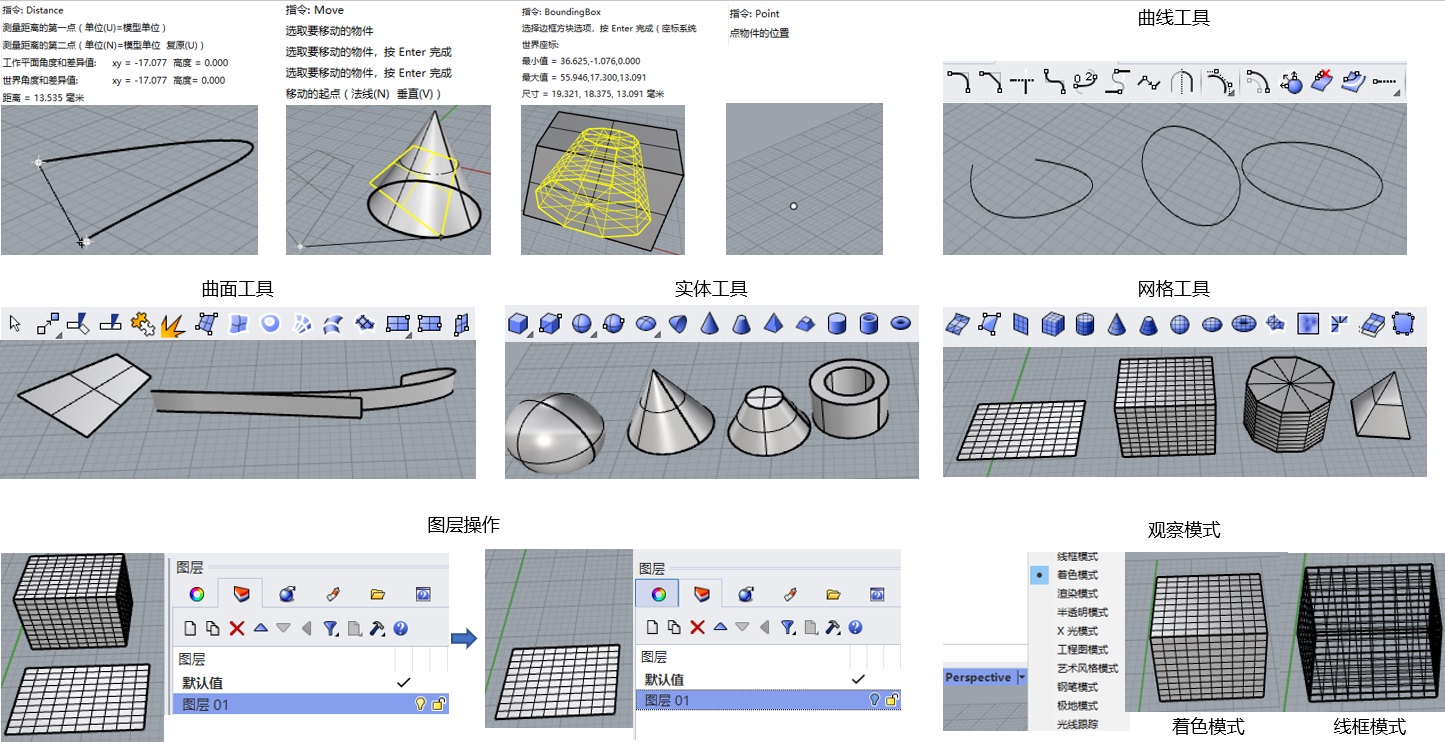

为了更自由高效地建模，您还需要适当掌握Rhinoceros的基本用法，如Distance命令可测量两点间距离，Move命令可移动几何对象，BoundingBox命令可生成几何对象的最紧方块，Point命令可生成指定点，曲线工具可生成各种曲线，曲面工具可生成各种曲面，实体工具可生成各种实体或对实体进行布尔运算等操作。此外，您好需要学会Rhinoceros提供的图层操作，如显示、隐藏、锁定、解锁等。而改变观察模式（如线框、着色、渲染等）则可帮助您更好的查看模型。

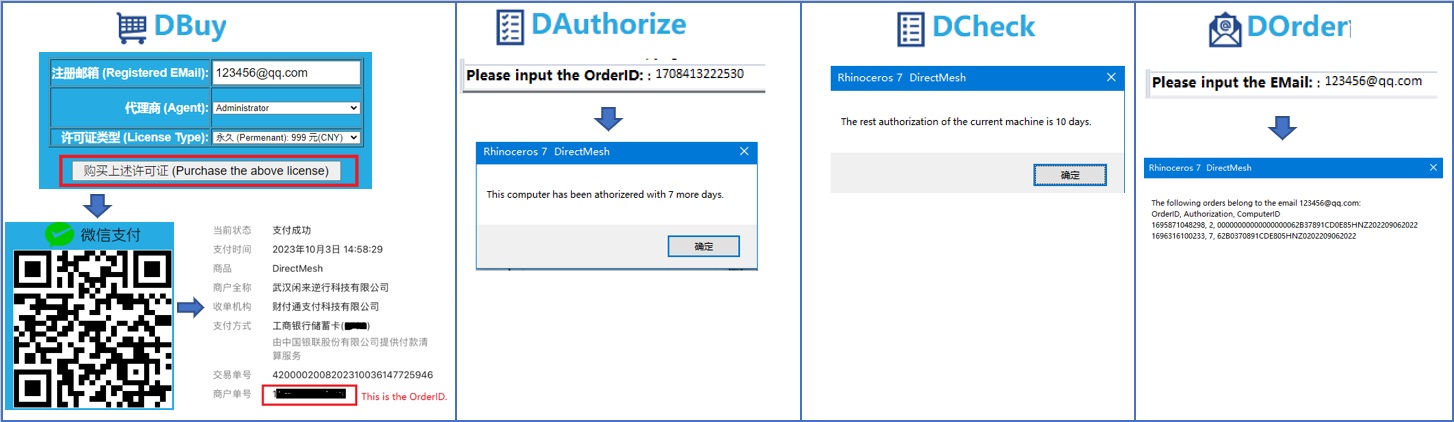

首次使用时DirectMesh将自动绑定计算机并可免费使用14天。之后，用户需通过微信支付购买许可证方可继续使用。您可通过DBuy命令购买许可证，微信付款的订单号即为许可证。之后您可使用DAuthorize命令将许可证绑定至您的计算机，DCheck命令可查看当前计算机的剩余使用时间，DOrder命令查看用户注册邮箱的全部许可证

许可证购买：点此链接购买直来直往许可证

以下视频案例能帮助您在40分钟内快速掌握DirectMesh

案例0：DirectMesh从入门到精通	案例1：边坡-土层有限元模型
案例2：隧道-断层有限元模型	案例3：桥墩-地基有限元模型
案例4：建筑-涵洞有限元模型	案例5：隧道-梯田有限元模型

有问题请联系许博士，电话：+86-15927279709, QQ：2650616297，QQ群745410771。
