在本例中，我们将通过从dxf文件DExample2.dxf中曲线及网格来创建隧道-断层的有限元模型。

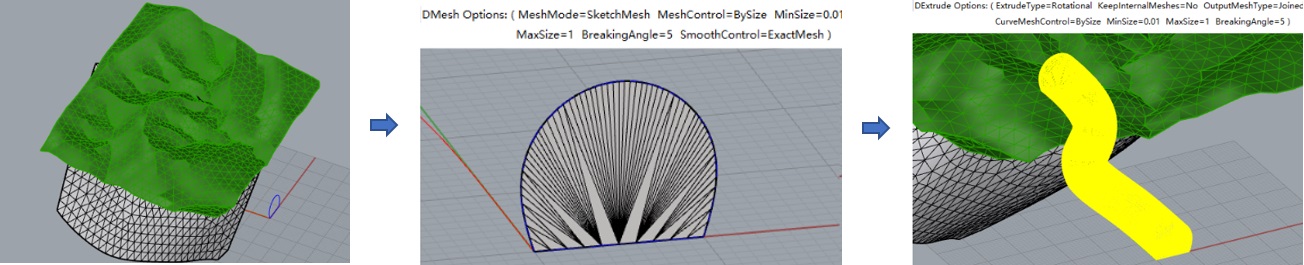

1. 使用DRead命令读取上述文件，选择隧道曲线并使用DMesh命令，再选择网格及曲线并使用DExtrude命令建立隧道。

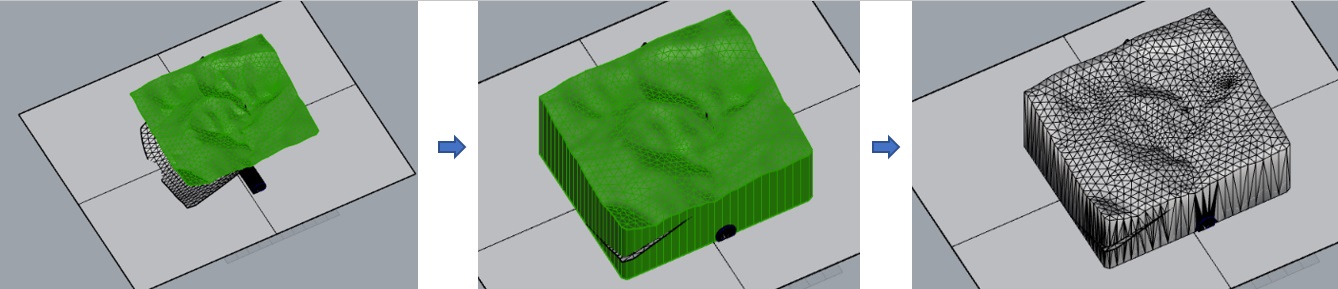

2. 使用Plane命令画一平面，使用DProject命令来创建土体的网格，再使用DMerge命令行融合（MeshType=Jioned）。

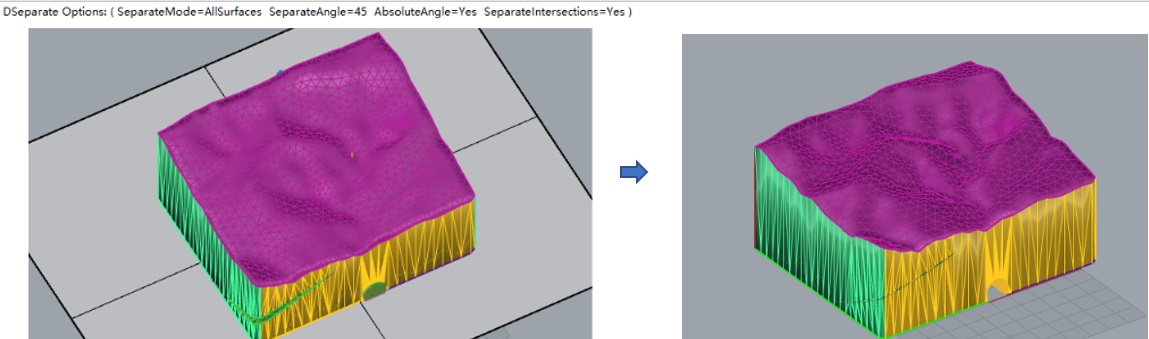

3. 使用DSeparate命令分割网格（SeparateMode=AllSurfaces），使用DColorize命令着色，再删除无用的曲线、曲面及网格。

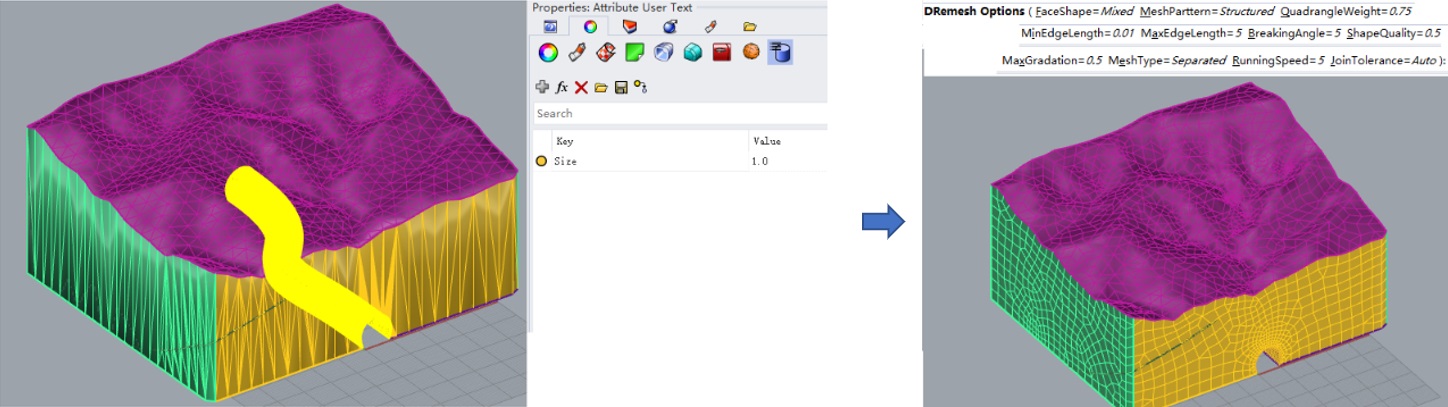

4. 对隧道网格的用户属性文本添加键“Size”并设置其值为1.0，再次使用DRemesh命令来进行网格重划分。

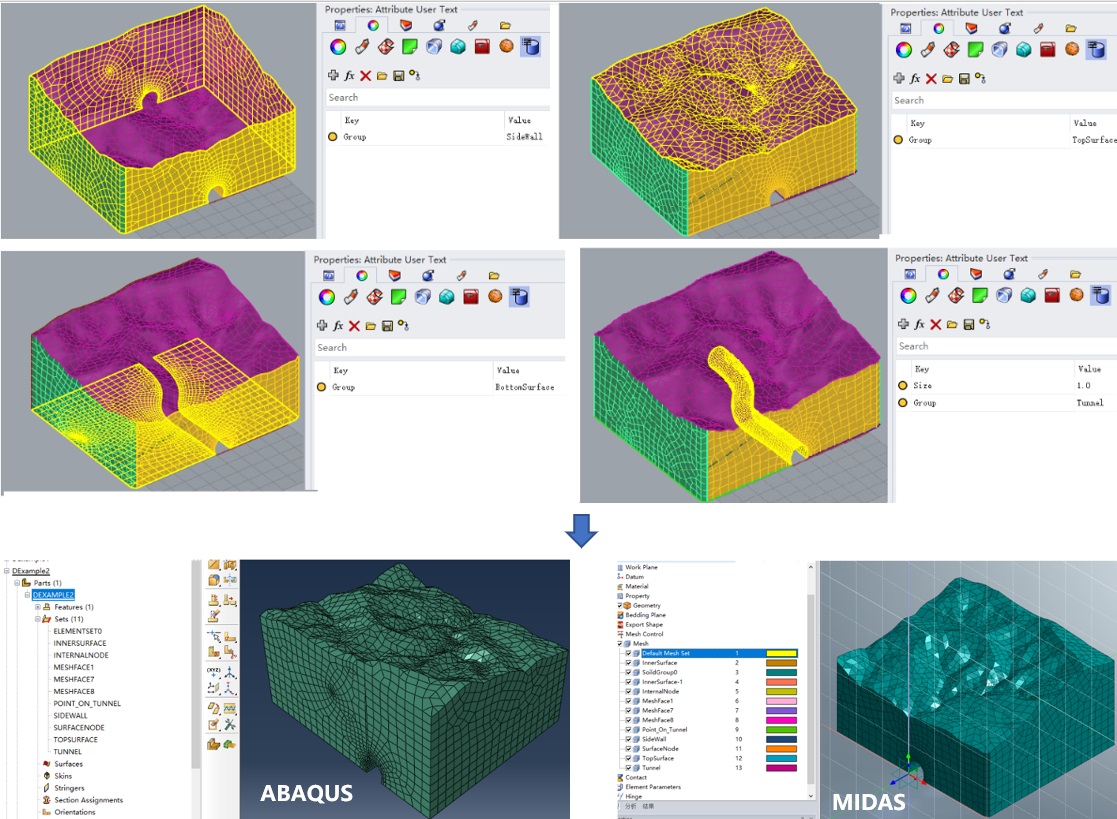

5. 设置网格分组及类型（到此处的网格模型为DExample2-After.3dm），再使用Build命令建立有限元模型（这是相关模型文件：DExample2.inp，DExample2.mac，DExample2.fpn及DExample2.f3grid）。
