在本例中，我们将通过从3dm文件DExample3.3dm中曲面网格创建涵洞的有限元模型。

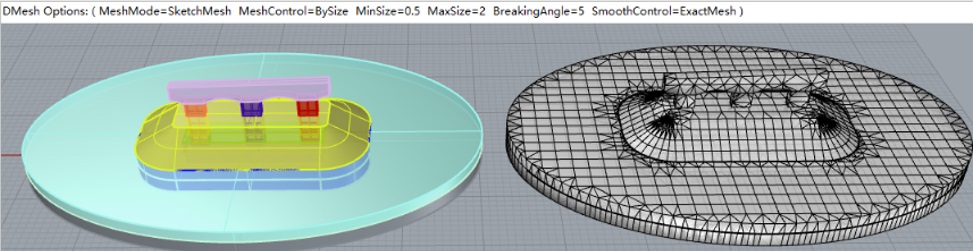

1. 使用DRead命令读取上述3dm文件,选中全部曲面及实体并DMesh命令来生成网格，再将网格移动开来。

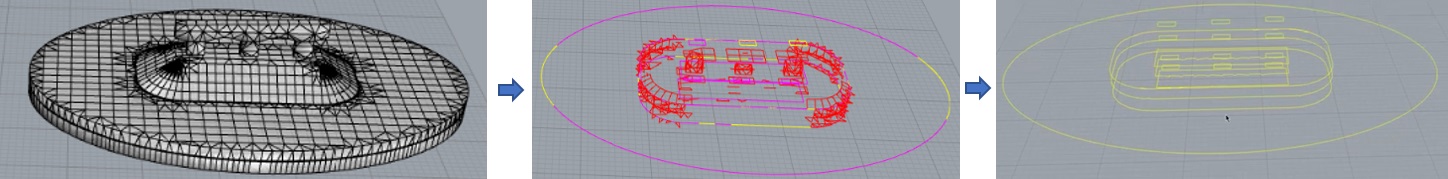

2. 选中网格并使用DDiagnose命令并将网格移开，可见网格中存在如下问题：1，红线所代表的冲突面；2，紫线所代表的不闭合面；再使用DRepair命令修复错误，再使用DDiagnose命令检查。如下图所示，所有问题均已解决。

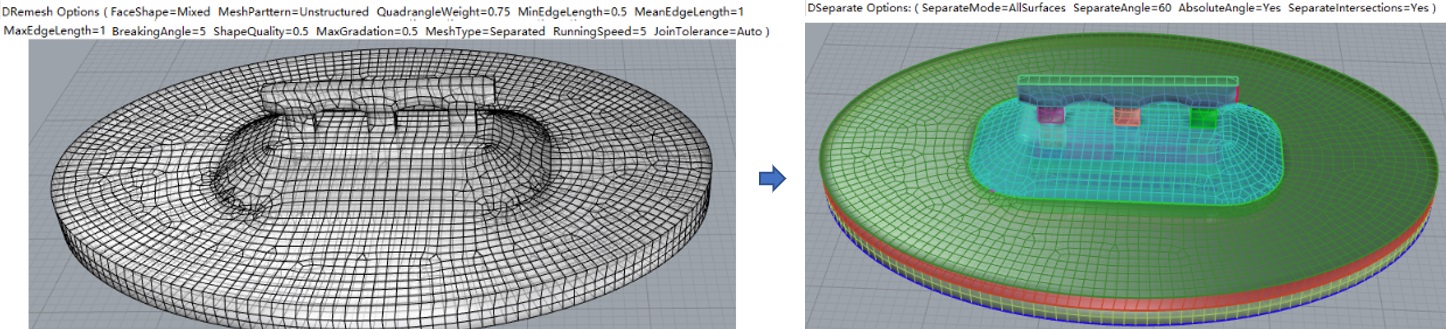

3. 使用DRemesh命令对网格进行高质量重划分，使用DSeparate命令分割网格，再使用DColorize命令着色。

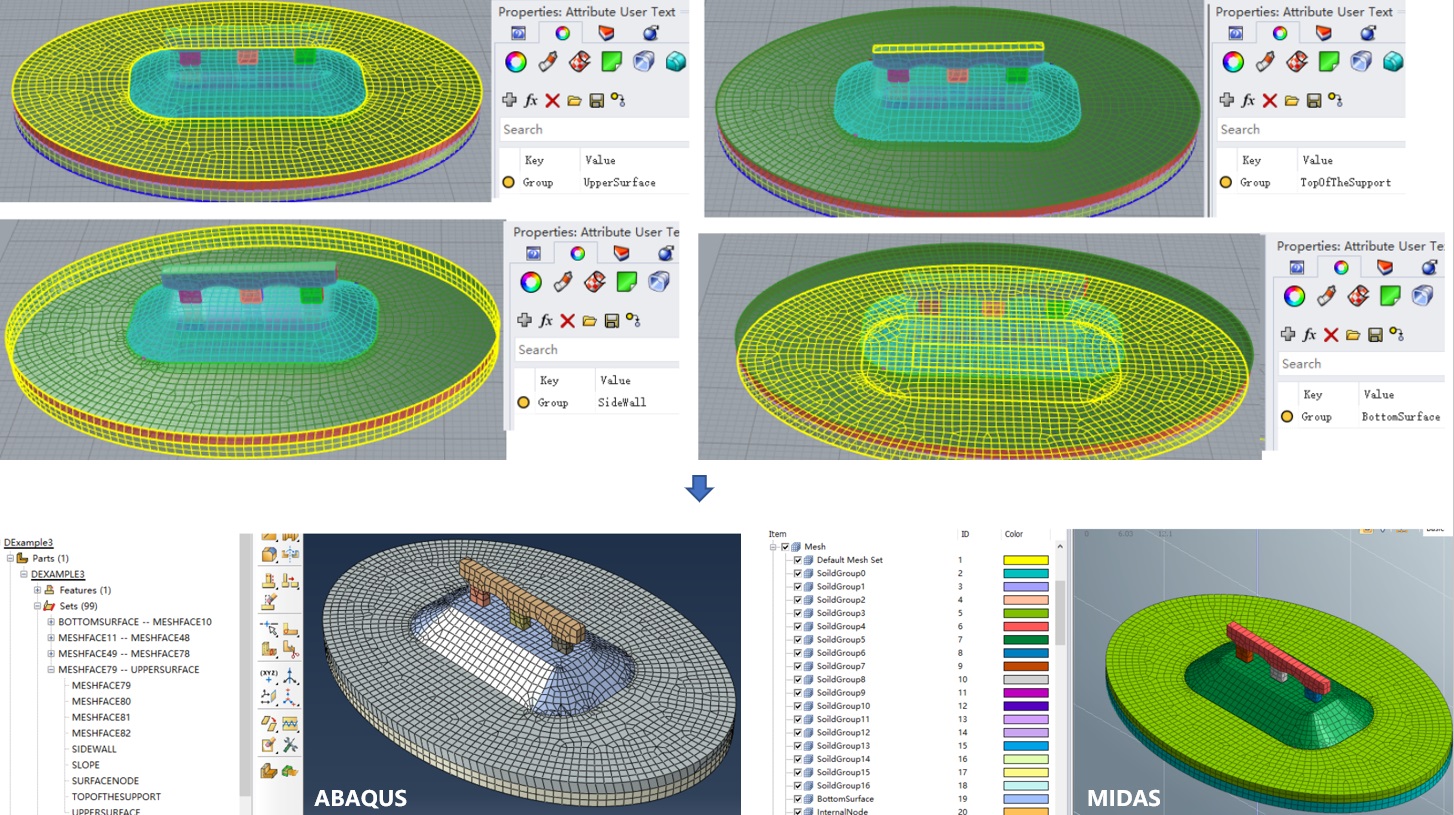

4. 设置网格分组（到此处的网格模型为DExample3-After.3dm），再使用Build命令建立有限元模型（这是相关模型文件：DExample3.inp，DExample3.mac，DExample3.fpn及DExample3.f3grid）。
